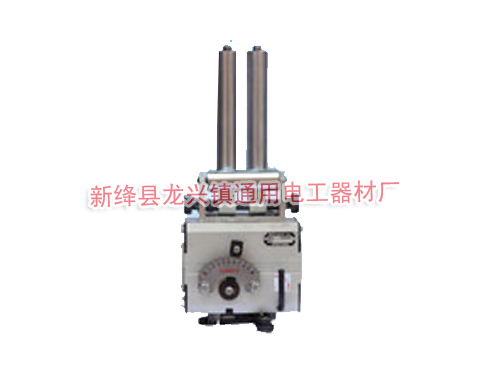

光桿排線器安裝說明
按照有關型號安裝尺寸和設備的工藝要求，配制光桿、軌道、拉桿、撞塊等附件。
光桿
表面硬度：HRC50°～60°，外徑公差：h6，直度：＜0.1mm/m，長度：一般不應大于光桿直徑的20～30倍，光桿兩端需倒角2×30°。
收線盤與光桿的速比關系
一般情況下，光桿轉速應低于收線盤轉速，這樣能提高光桿和排線器的壽命，推薦光桿與收線盤的轉速比為1:1～1:5，粗線速比小，細線速比大，避免節距設在一上。
光桿的轉向
收線軸傳給光桿的轉向正、反均可，但換向臂的安裝位置有區別，否則不能換向，面對刻度盤光桿向下旋轉為正轉，活動臂的換向碰輪裝在刻度盤位置的這邊，如光桿向上旋轉為反轉，活動臂的換向碰輪需朝機箱后邊安裝才能換向，產品出廠時均按正轉裝配。
光桿
表面硬度：HRC50°～60°，外徑公差：h6，直度：＜0.1mm/m，長度：一般不應大于光桿直徑的20～30倍，光桿兩端需倒角2×30°。
收線盤與光桿的速比關系
一般情況下，光桿轉速應低于收線盤轉速，這樣能提高光桿和排線器的壽命，推薦光桿與收線盤的轉速比為1:1～1:5，粗線速比小，細線速比大，避免節距設在一上。
光桿的轉向
收線軸傳給光桿的轉向正、反均可，但換向臂的安裝位置有區別，否則不能換向，面對刻度盤光桿向下旋轉為正轉，活動臂的換向碰輪裝在刻度盤位置的這邊，如光桿向上旋轉為反轉，活動臂的換向碰輪需朝機箱后邊安裝才能換向，產品出廠時均按正轉裝配。
